今天給大家分享一下，如何在XY坐標+Gerber數據格式下，使用VayoPro-SMT Expert軟件的Fuji Flexa加速器快速創建PD。
* 數據格式：XY+Gerber
* 加速器：Fuji Flexa

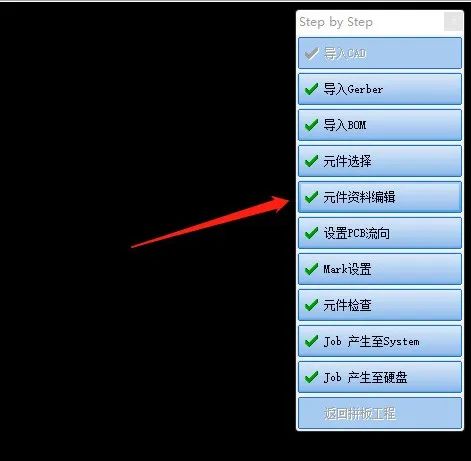

1. 首先打開元件資料編輯

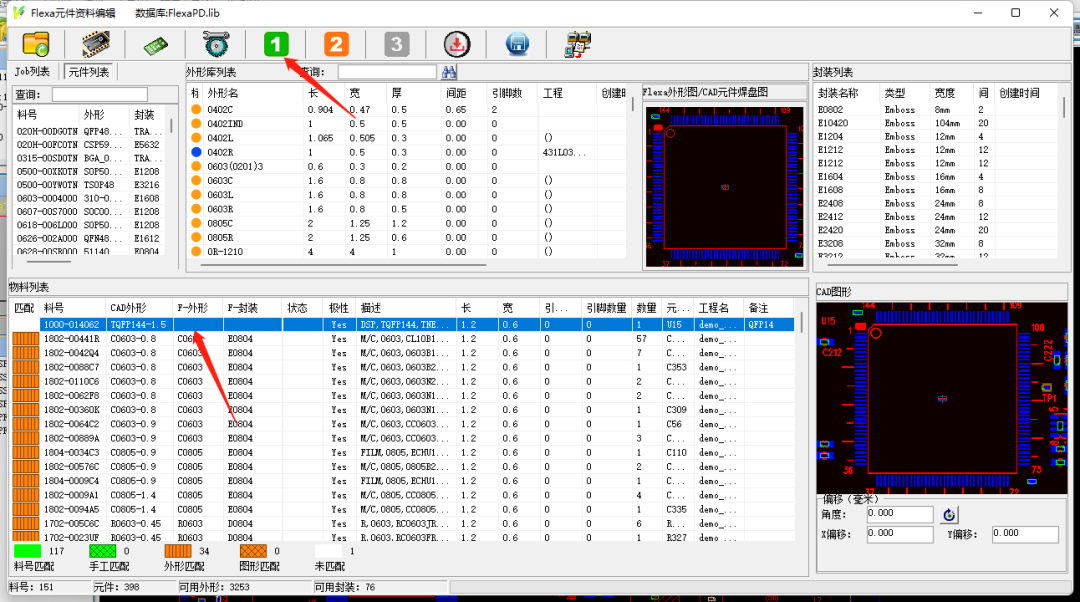

2. 下一步進行自動匹配元件，匹配完成后選中需要新建PD庫的元件。

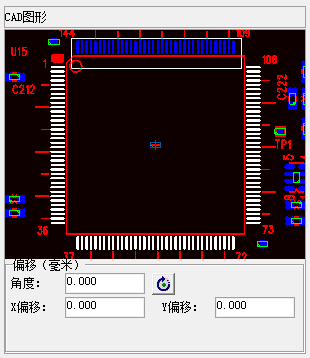

3. 然后在右邊預覽窗口用鼠標框選該元件的所有引腳。注意，框選時不要選擇到其他不必要的焊盤。

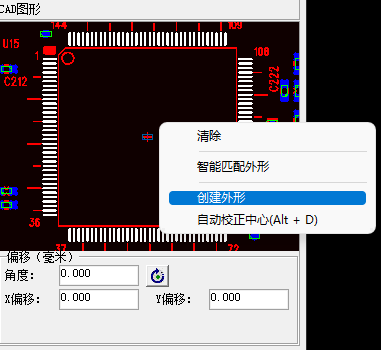

4. 框選完成后直接點擊鼠標右鍵，選中創建外形。

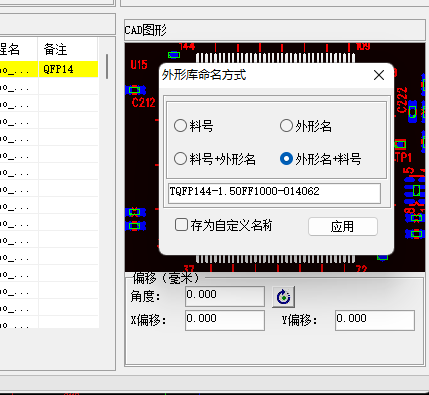

5. 此時會彈出外形庫命名方式，根據咱們自己公司的元件命名規范去給該P(yáng)D庫命名，命名完成后點擊應用。

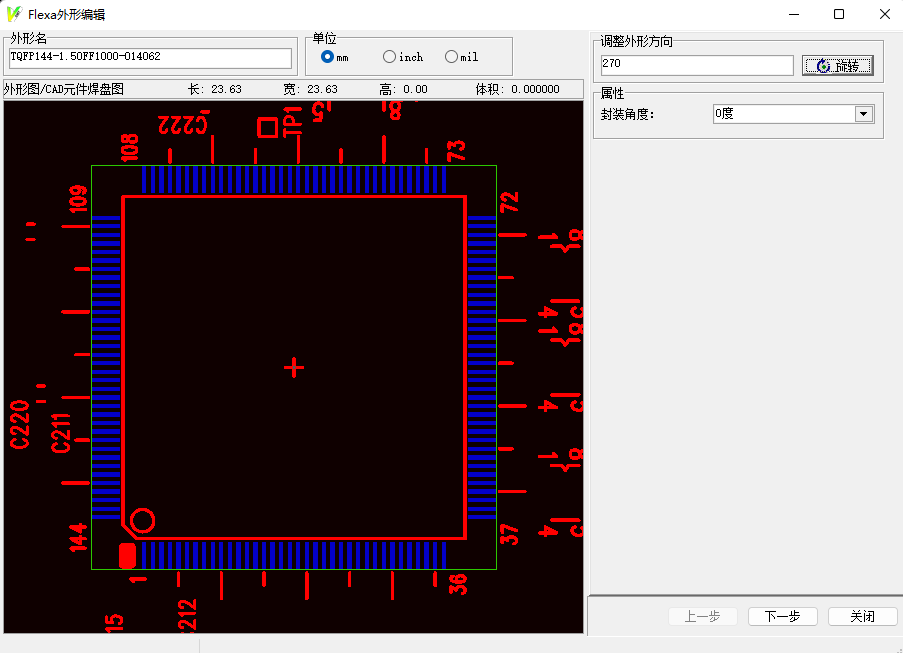

6. 點擊應用隨后就會出現我們的PD庫制作界面，可以選擇輸入的數值單位，調整外形角度的地方可以定義元件的初始角度，這里由于一般IC的0度定義在左下角，因此點擊旋轉，將極性點旋轉到左下角，屬性定義封裝角度為0度。

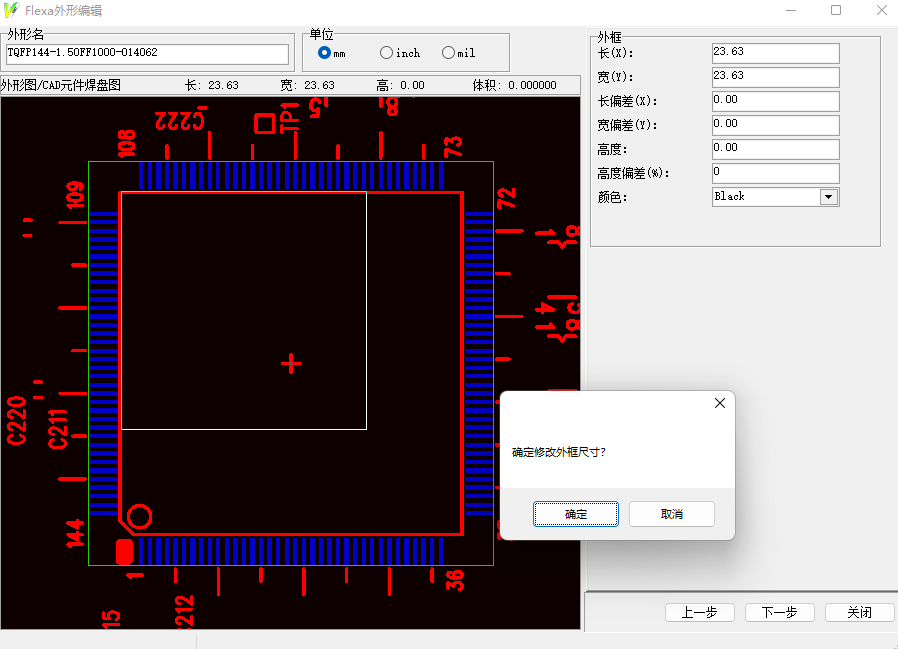

7. 下一步，設置元件的基本尺寸參數，如果你有DAESHEET，那咱們參照上面尺寸直接輸入就行。若不知道，那就在左邊預覽窗用鼠標框選出大概尺寸。

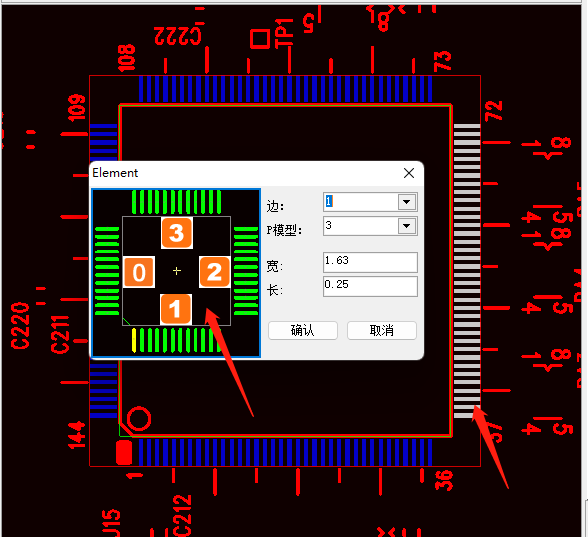

8. 然后就可以設置PD庫的引腳信息了。直接鼠標選中一邊（圖中白色高亮）的引腳，右鍵選擇自動創建。
彈出圖中對話框，邊按照?qǐng)D示，此時我們選擇右邊的引腳，因此選擇“2”，寬和長按照DATESHEET設置最為準確，依次設置好三個邊后就可進行下一步。

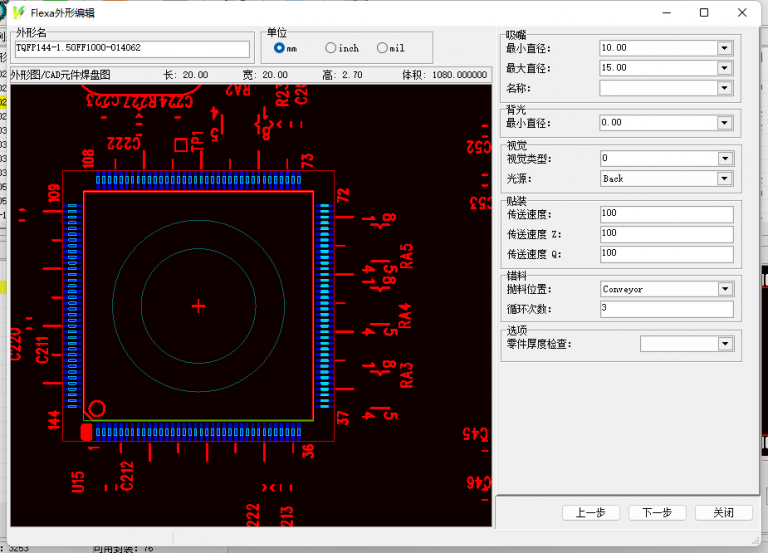

9. 點擊下一步后，就可以設置一些設備參數，吸嘴的最大最小直徑（圖中本體圓形就是吸嘴的圖示大小），或者直接指定固定吸嘴。設置好燈光，貼裝速度等一系列參數后，下一步就可以設置元件的極性點了。

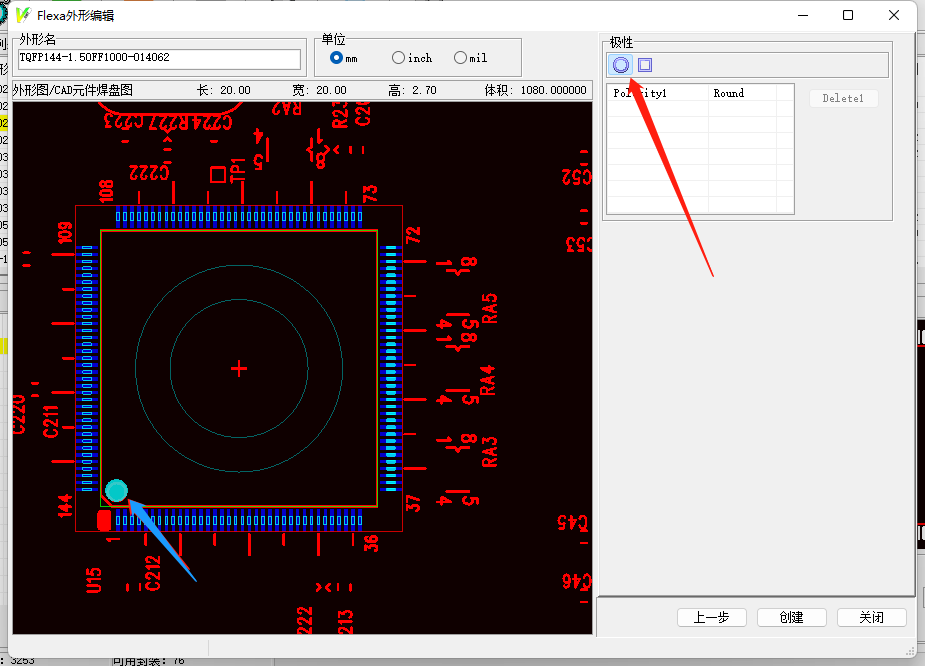

10. 先點擊右上角選擇極性的形狀，然后在左邊圖中直接拉取一個同樣大小的極性點，點擊創建。這樣咱們一個元件就創建完成啦。
以上就是本次關于如何在XY坐標+Gerber數據格式下，使用VayoPro-SMT Expert軟件的Fuji Flexa加速器快速創建PD的教程，如需了解更多方案詳情，請之后登陸SMT智能貼片編程軟件咨詢或發送郵件至business@vayoinfo.com.
